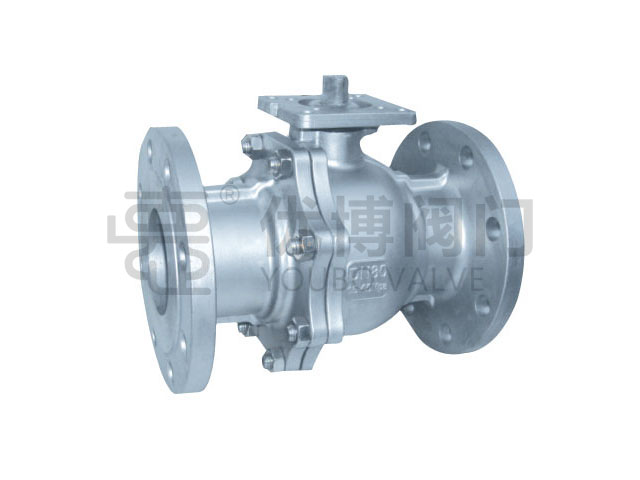

國標法蘭高平臺球閥產品概述
高平臺球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
國標法蘭高平臺球閥性能規范：
公稱壓力：PN 1.6、2.5MPa
強度試驗壓力：PT 2.4、3.8MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-(16~140)C 水、油品、氣； Q11F-（16-140）P硝酸類； Q11F-（16-140）醋酸類
適用溫度：-40~180°C
國標法蘭高平臺球閥主要零件材料：
| 零件名稱 | Q11F-(16-140)C | Q11F-(16-140)P | Q11F-(16-140)R |
| 閥體 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 閥蓋 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 球體 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 閥桿 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氰乙烯 | ||
| 填料 | 聚四氰乙烯 | ||
主要外形尺寸：
| INCH | DN | L | D | K | D1 | N-ф | C | W |
| 1/2" | 15 | 108 | 95 | 65 | 45 | 4--14 | 14 | 135 |
| 3/4" | 20 | 117 | 105 | 75 | 55 | 4―14 | 14 | 135 |
| 1" | 25 | 127 | 115 | 85 | 65 | 4―14 | 14 | 165 |
| 1 1/4" | 32 | 140 | 135 | 100 | 78 | 4―18 | 16 | 165 |
| 1 1/2" | 40 | 165 | 145 | 110 | 85 | 4―18 | 16 | 190 |
| 2" | 50 | 178 | 160 | 125 | 100 | 4―18 | 16 | 210 |
| 2 1/2" | 65 | 190 | 180 | 145 | 120 | 4―18 | 18 | 240 |
| 3" | 80 | 203 | 195 | 160 | 135 | 8―18 | 20 | 260 |
| 4" | 100 | 229 | 215 | 180 | 155 | 8―18 | 20 | 320 |
| 5" | 125 | 356 | 245 | 210 | 185 | 8―18 | 22 | 520 |
| 6" | 150 | 394 | 280 | 240 | 210 | 8―23 | 24 | 600 |
| 8" | 200 | 457 | 335 | 295 | 265 | 12―23 | 26 | 800 |
| 10" | 250 | 533 | 405 | 355 | 320 | 12―25 | 30 | 1000 |
| 12" | 300 | 610 | 460 | 410 | 375 | 12―25 | 30 | 1200 |
