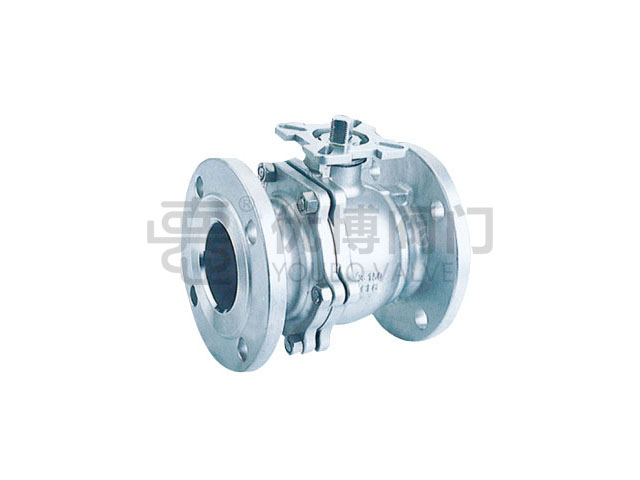

美標法蘭高平臺球閥產品概述
高平臺球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
美標法蘭高平臺球閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
美標法蘭高平臺球閥性能規范：
公稱壓力：PN 150、300
強度試驗壓力：PT 3.0、7.5MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-(150~300)C 水、油品、氣； Q11F-（150-300）P硝酸類； Q11F-（150-300）醋酸類
適用溫度：-40~180°C
美標法蘭高平臺球閥主要零件材料：
| 零件名稱 | Q41F-(150-300ib)C | Q41F-(150-300ib)P | Q41F-(150-300ib)R |
| 閥體 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 閥蓋 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 球體 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 閥桿 | 1Cr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氰乙烯 | ||
| 填料 | 聚四氰乙烯 | ||
主要外形尺寸：
| INCH | DN | L | D | K | D1 | N-ф | C | W |
| 1/2" | 15 | 108 | 89 | 60.5 | 35 | 4―15 | 10 | 135 |
| 3/4" | 20 | 117 | 98 | 70 | 43 | 4―15 | 11 | 135 |
| 1" | 25 | 127 | 108 | 89 | 51 | 4―15 | 12 | 165 |
| 1 1/4" | 32 | 140 | 117 | 98.5 | 64 | 4―15 | 13 | 165 |
| 1 1/2" | 40 | 165 | 127 | 120.5 | 73 | 4―15 | 14.5 | 190 |
| 2" | 50 | 178 | 152 | 139.5 | 92 | 4―19 | 16 | 210 |
| 2 1/2" | 65 | 190 | 178 | 152.5 | 105 | 4―19 | 17.5 | 240 |
| 3" | 80 | 203 | 190 | 190.5 | 127 | 4―19 | 19 | 260 |
| 4" | 100 | 229 | 229 | 216 | 157 | 8―19 | 24 | 320 |
| 5" | 125 | 356 | 254 | 241.3 | 186 | 8―22 | 24 | 520 |
| 6" | 150 | 394 | 279 | 298.5 | 216 | 8―22 | 25.4 | 600 |
| 8" | 200 | 457 | 343 | 362 | 270 | 8―22 | 29 | 800 |
| 10" | 250 | 533 | 406 | 431.8 | 324 | 12―25 | 30.5 | 1000 |
| 12" | 300 | 610 | 483 | 410 | 381 | 12―25 | 31.8 | 1200 |
